常見型號：UGEFP、UGEFPT
工作電壓：6/10KV、8.7/15KV
用途：適用于額定電壓不超過6/10kV、8.7/15KV盾構機、礦山設備、堆取設備或類似設備系統配電網中的電源連接。也可做地鐵建設、露天礦、及港機上變壓器連接用高壓電纜。
盾構電纜結構：

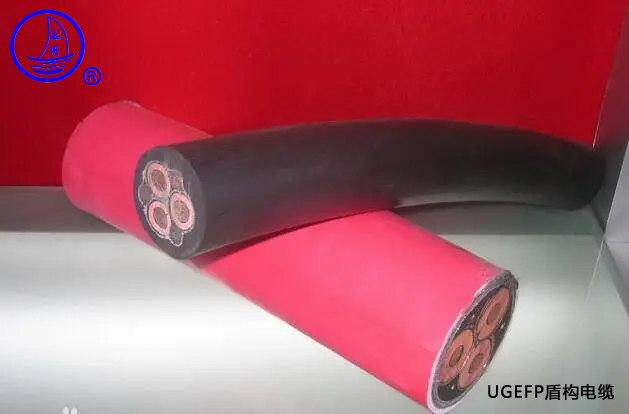

導體采用第5種鍍錫軟銅導體（無氧鍍錫軟芯銅絲）結構，導體絕緣動力線芯采用三元乙丙橡膠（XJ-30），地線芯為半導電橡膠。外護套為氯化聚乙烯或其他相當材料的混合物(XH-03)；絕緣屏蔽兩種型號有所不同，UGEFP絕緣屏蔽是橡膠型半導電外屏蔽，UGEFPT絕緣屏蔽是橡膠型半導電外屏蔽+半導電帶+金屬/纖維編織(兼做地線)。護套顏色為紅色或黑色(由買賣雙方協定)。

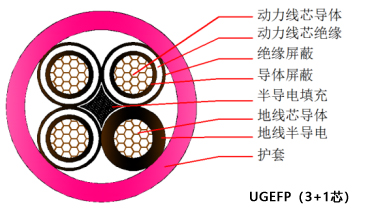

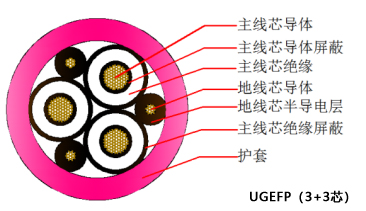

盾構電纜線芯結構：（見下圖）
最小彎曲半徑：6D (D為電纜實際外徑)
溫度等級：
導體最高運行溫度：+75℃；使用環境溫度：-20℃~+45℃
電纜敷設溫度：不低于0℃(環境溫度低于0℃時，應對電纜進行預熱)
局部放電
1.73U0電壓下放電量不大于20pC
成品電壓試驗
6/10kV動力線芯：30.5kV/5min
8.7/15KV動力線芯：30.5kV/5min
導體電阻20℃ ：根據VDE 0295及IEC 60228第5類，多股裸銅絲或鍍錫銅絲
絕緣電阻：≥ 600 MΩ/km （20℃）
敷設方式：
礦山地面敷設或軌道上
盾構電纜性能：
高耐磨性：由于礦石對電纜的磨損非常厲害，所以電纜的外護套必須能夠經受住礦石長時間的摩擦而不損壞。
高抗拉性：一般在礦石開采中電纜的使用長度比較長，地面的摩擦力很大，所以在反復移動使用中對電纜的拉力會非常大，這就需要電纜的抗拉性很強，保證電纜在拖拽中不會出現芯線的斷裂。
抗扭轉性：因?yàn)?/span>電纜在井下巷道中需要長距離的拖動，有時還要在巷道中轉彎，這勢必造成電纜的彎曲扭轉，所以就要求電纜的抗扭轉性能特別強，電纜不會因?yàn)榕まD(zhuǎn)而變形，護套不會開裂。
防水性、耐腐蝕性：在地下礦石開采中，可能會有水或腐蝕性液體，所以盾構電纜還需有足夠的防水性和耐腐蝕性。
